機能拡張オプション　Z/iS連携キット SR-200

送電前・送電停止時に故障パネルを特定できる機能拡張オプション

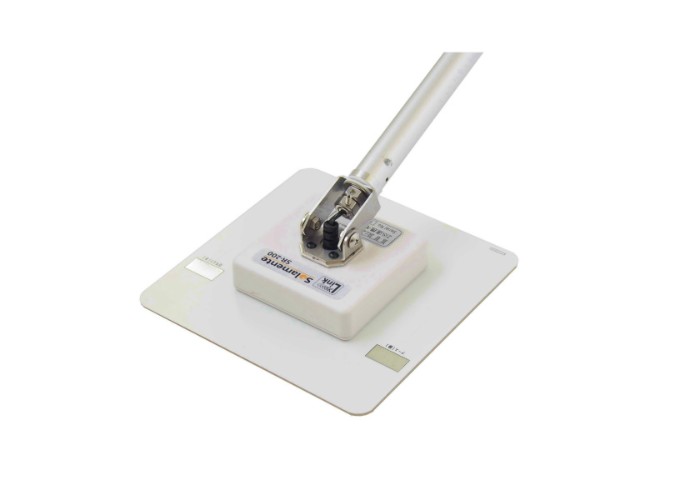

ソラメンテ-LINK　Z/iS連携キット SR-200

Z/iS連携キット SR-200は、送電前・送電停止時の太陽光発電設備で故障パネルを特定できる機能拡張オプションです。ソラメンテ-Z（SZ-1000／SZ-200）およびソラメンテ-iS（SI-200）と組み合わせてご使用いただきます。

系統連系前の竣工検査や、送電を停止して行う定期点検でも、故障パネルの位置を特定できます。

発電中の点検はソラメンテ-iS単体で、送電停止時の点検はSR-200を加えた『Z/iS連携点検』で行えます。ソラメンテシリーズで、状況を問わず故障パネルの特定まで対応できます。

パネル1枚あたり約3秒で点検できます。センサーをパネル表面に当てるだけの操作で、ノイズ低減技術により正確に判定します。

Z/iS連携キット SR-200のご使用には、ソラメンテ-Z（SZ-1000 または SZ-200）とソラメンテ-iS（SI-200）が必要です。

SZ-1000 または SZ-200 のいずれか1台。接続箱のストリング端子にプローブし、信号を送信します。
SZ-1000　SZ-200

パネル表面に当てたセンサーの受信を、音とランプで知らせます。
SI-200

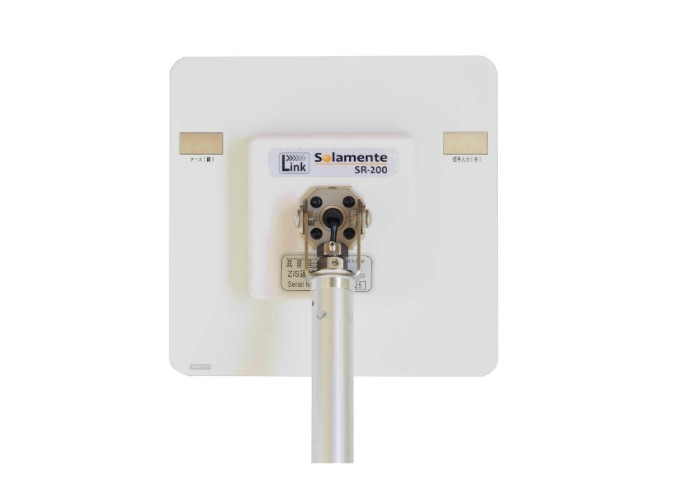

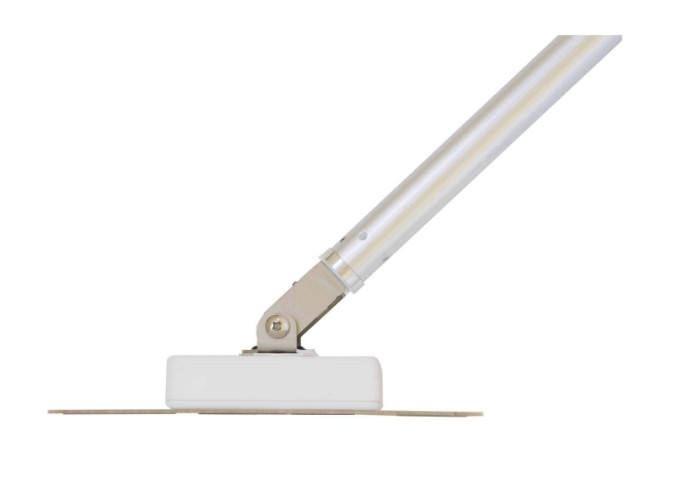

ソラメンテ-ZとソラメンテiSを連携させるための、連携センサーユニットとケーブル類のセットです（本製品）。

太陽光パネルの点検は、ソラメンテ-Zによる全ストリングのチェックから始まります。異常のあるストリングを見つけたら、次にそのストリングの中から故障パネルを特定します。故障パネルの特定には、発電中に行う方法と、送電を停止した状態で行う方法があります。

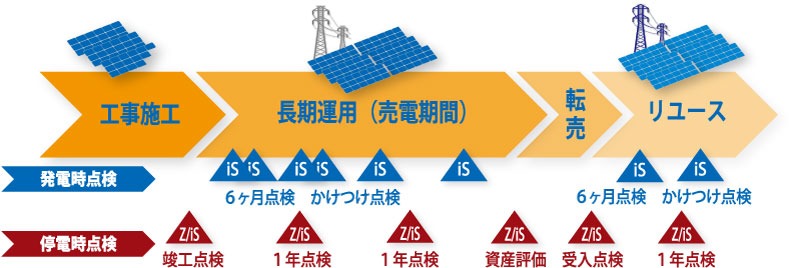

発電所の運用期間と点検のタイミング（iS：発電時点検　Z/iS：停電時点検）

ソラメンテ-iSは、パネルを流れる発電電流を感知して故障を判別します。発電所を稼働させたまま、故障パネルを速やかに特定できます。

系統連系前の竣工検査や、送電を停止して行う点検では発電電流を利用できません。Z/iS連携キット SR-200を使うと、この状態でも故障パネルを特定できます。

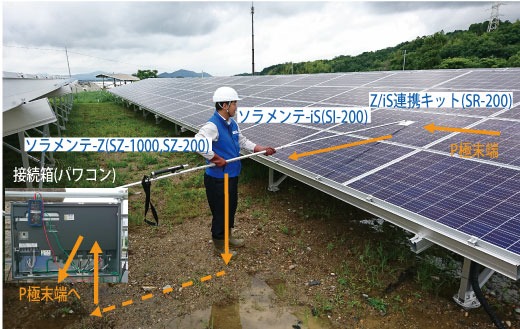

接続箱のストリング端子にプローブしたソラメンテ-Z（SZ-1000／SZ-200）から信号を送信します。ストリング回路に沿ってパネル表面にセンサー（SR-200）を順に当てていくと、ソラメンテ-iS（SI-200）が音とランプで受信を知らせます。反応が途切れた場所に故障パネルがあります。

クラスタ断線のほか、ケーブルの断線やコネクタの脱落の位置特定にも使えます。

点検方法

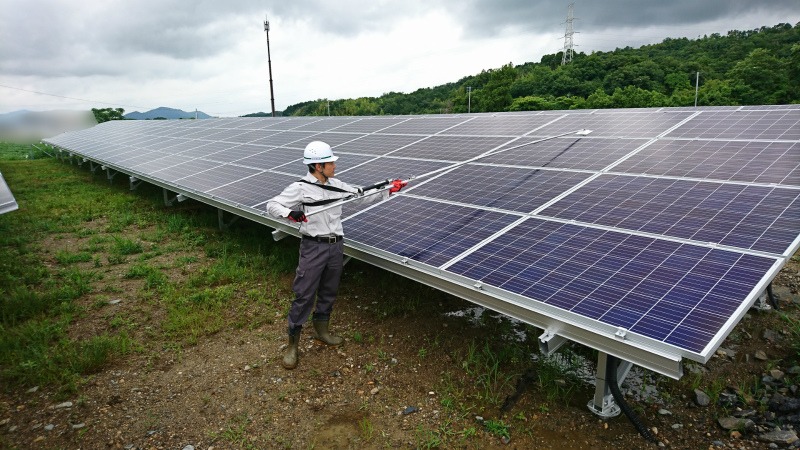

SR-200での点検
