ソラメンテ-Z　測定データをグラフ化する方法

ソラメンテ-Zで測定したデータをグラフにしてみたいけど、パソコンに詳しくなくてよく分からない…という方向けに、グラフの作成方法を解説いたしました。

なお、本文内の画像は参考です。お使いのパソコンやWindowsのバージョンにより、表示が違う場合がありますのでご注意ください。

ファイルを開く

まずは、測定データが入ったＳＤカードをパソコンで開けます。

• ＳＤカード挿入スロットがパソコンに付いている場合は、スロットに挿入してください。挿入後、SＤカードが認識され、フォルダが開きます。
• ＳＤカード挿入スロットがない場合は、ＳＤカードリーダーが別途必要です。ＳＤカードリーダーにＳＤカードを挿入し、パソコンに接続してください。パソコンでカードリーダーが認識され、ＳＤカードのフォルダが開きます。
• SZ-100をお使いの場合は、専用ドライバ「Z-DRIVE」を使い、本体からパソコンへ測定データを移してください。

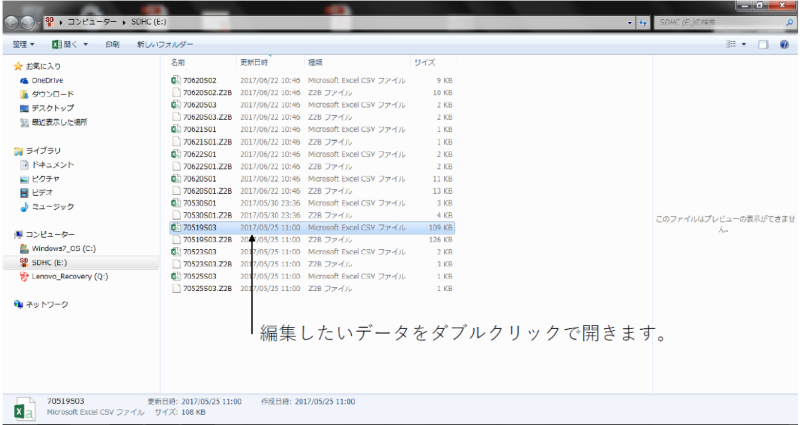

SDカードのフォルダが開いたら、グラフを作成したいデータ（ファイルの種類がMicrosoft Excel csvファイルのもの）をダブルクリックしてください。ファイルが開きます。

不要なデータの削除

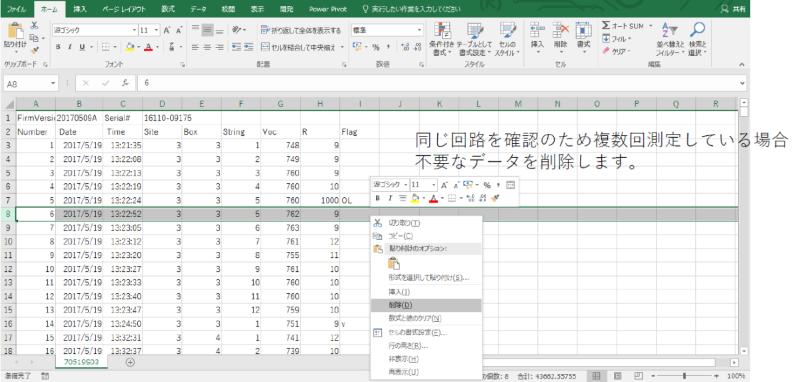

同じ回路を確認作業で複数回測定している場合は、不要なデータを消去します。

該当する測定データの行を選択し、右クリックをして「削除」を選びます。

グラフ範囲の設定

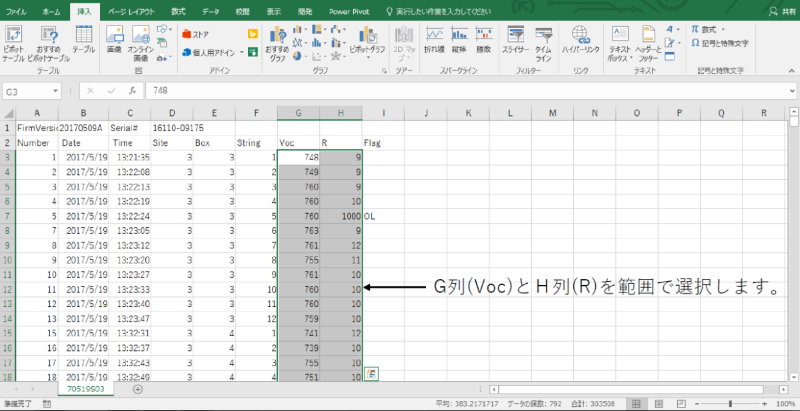

測定データのG列（Voc）とH列（R）を範囲で選択します。

タイトル（Voc/R）を除く３行目G/H列から開始し、最終測定データまでマウスをドラッグしてください。

グラフの作成

グラフ要素の選択

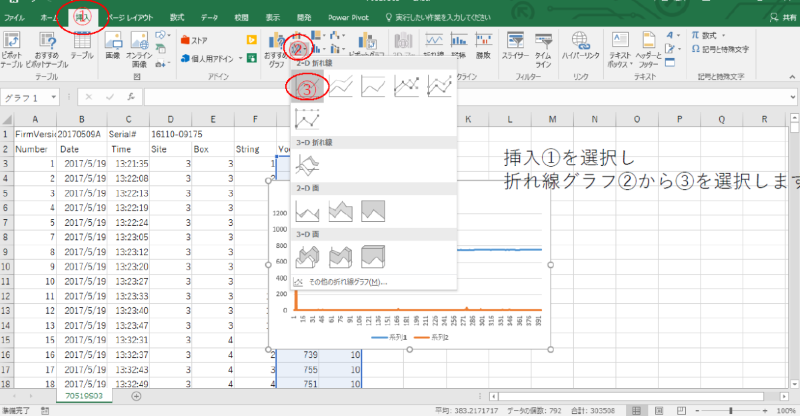

画面上部の緑の部分にある「挿入」タブをクリックします。タブを選択後、サブメニューが表示されますので、中央付近にある「折れ線グラフ」を選択し、その中から表示された「２D　折れ線」を選択します。

第２軸の表示設定

Vocが青、Rがオレンジで表示されました。

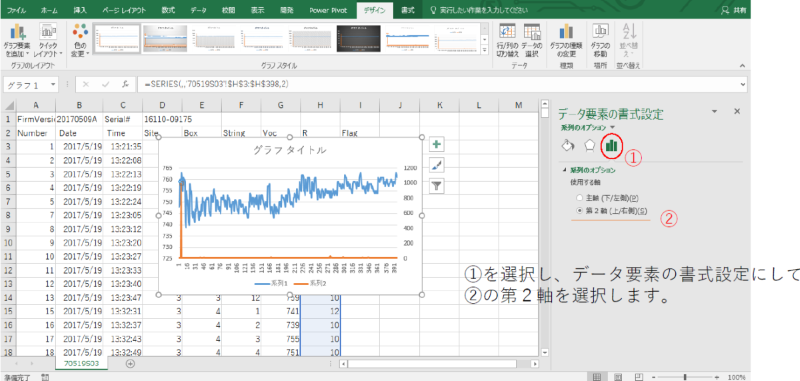

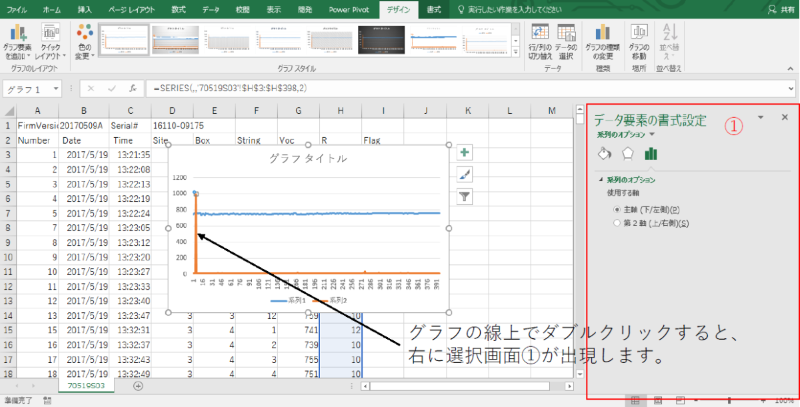

表示されたグラフ内の線をダブルクリックすると、画面右に「データ要素の書式設定」が表示されます。



表示された「データ要素の書式設定」内の「系列のオプション」から、一番右のグラフのマーク「系列のオプション」をクリックし、ラジオボタンの「第２軸（上/右側）」を選択します

第２軸をＲの値に合わせて調整します。先ほど「第２軸」を選択したことで第２軸の設定が変更できるようになりました。

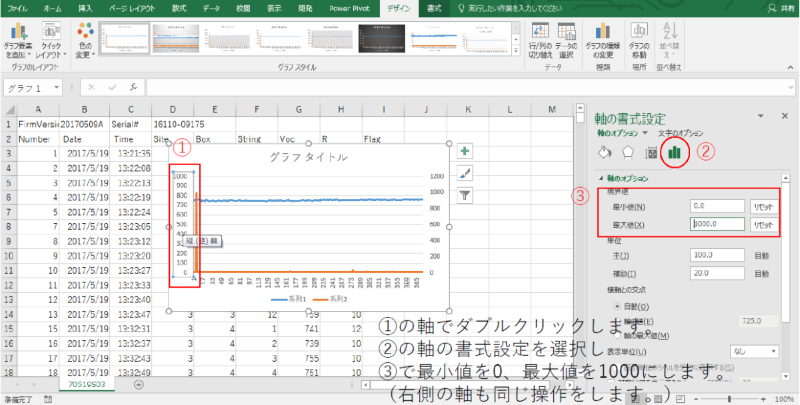

グラフ内左側の①の部分をダブルクリックすると、画面右に「軸のオプション」が表示されます。

「境界値」が一番上に表示されているので、「最小値」は0、「最大値」を1000に設定します。次に①の反対側にある右側の数字部分もダブルクリックし、こちらも「最大値」を1000に設定します。

これでRの値に合わせた、表示の調整ができました。

軸ラベルの設定

続いて軸ラベルの設定を編集します。

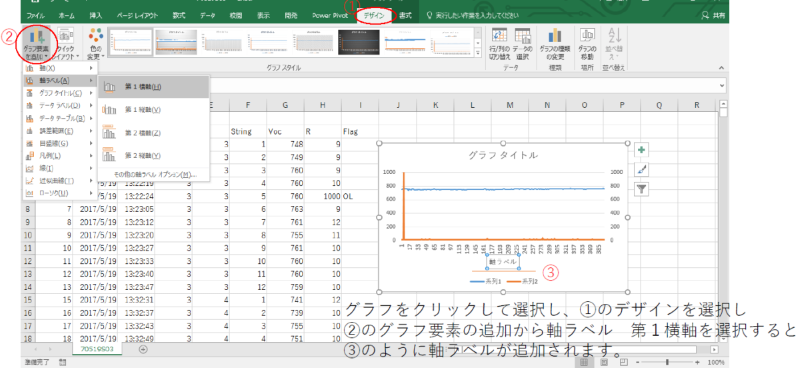

まず、グラフ部分をクリックします。するとグラフの「デザイン（Windows10はグラフのデザイン）」タブに移動します。次に「デザイン」タブ内の一番左にある「グラフ要素を追加」をクリックします。

「グラフ要素」内が表示されたら「軸ラベル」→「第１横軸」を選択します。

グラフ内に「軸ラベル」のテキストボックスが追加されました。このテキストボックスを選択すると、文字を編集できるようになります。軸ラベルの文字を「回路」に書き換えます。

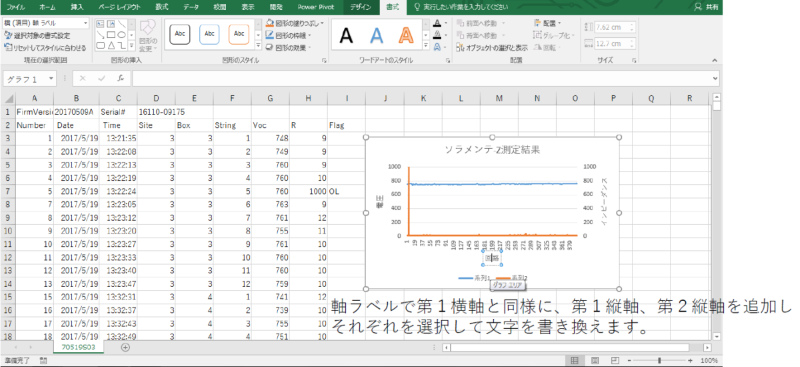

同様に「デザイン」タブの「グラフ要素を追加」から「軸ラベル」を選択し、「第１縦軸」を「電圧」に、「第２縦軸」を「インピーダンス」に変更します。これで、３つの軸全てのラベルが編集できました。

ついでに同じ操作なので、タイトルも追加しておきましょう。「グラフ要素を追加」から「グラフタイトルの追加」→「グラフの上」を選択します。グラフタイトル用のテキストボックスが表示されるので、選択し「ソラメンテ-Z　測定結果」と入力します。これでグラフのタイトルも付追加できました。

回路番号の設定

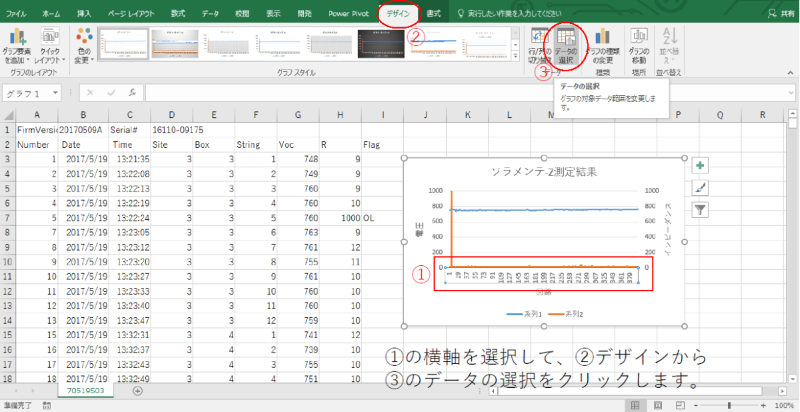

グラフ内の横軸の数字をクリックすると、緑の部分にあるタブが「デザイン」に切り替わります。「デザイン」内にあるサブメニュー「データの選択」をクリックします。

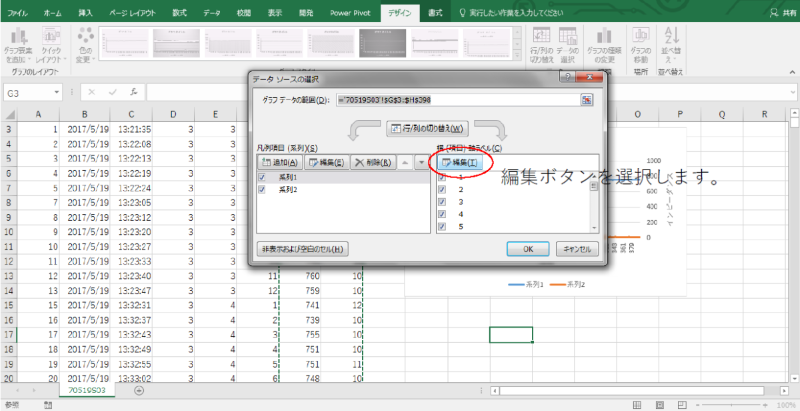

「データソースの選択画面」が表示されるので、右側の「横（項目）軸ラベル」の「編集」ボタンをクリックします。

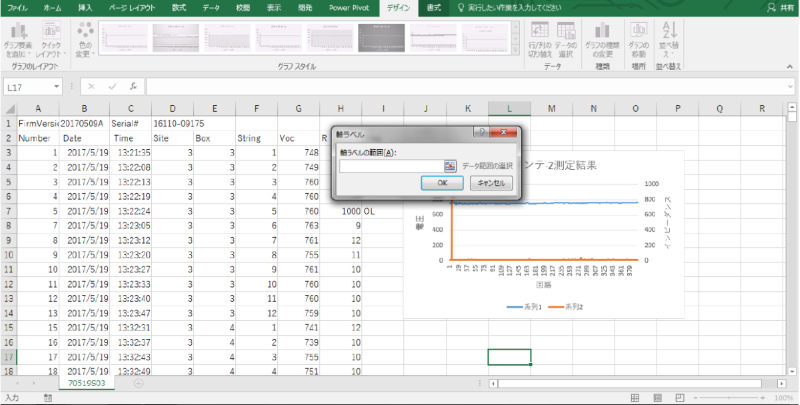

「軸ラベルの範囲」というウインドウが表示されます。

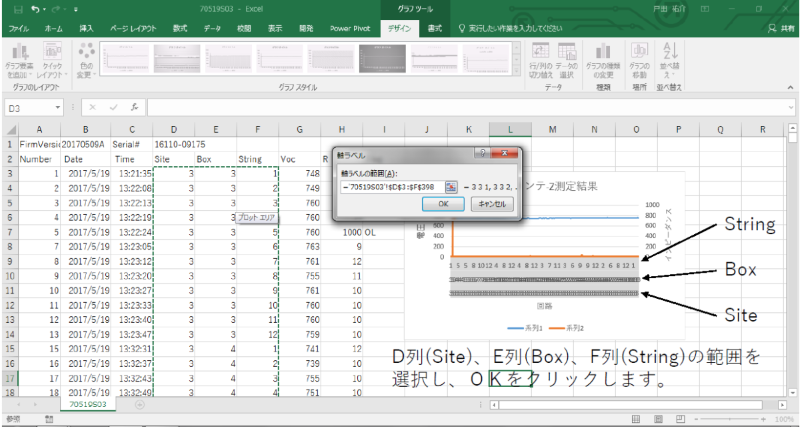

ExcelシートのＤ列３行目（Site）、Ｅ列３行目（Box）、Ｆ列３行目（String）から、測定データの最後まで選択します。

「軸ラベルの範囲」に選択したセルの範囲が反映されます。最後にＯＫをクリックすると、グラフ内の「回路」に「String」「Box」「Site」の番号が追加されました。

系列名の設定

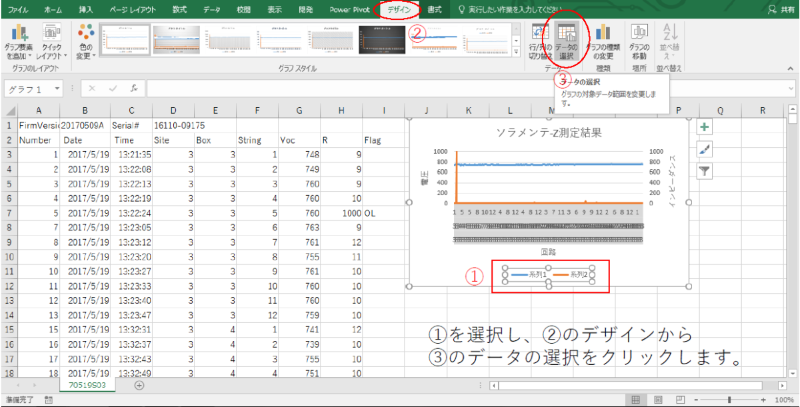

グラフ内下部に表示されている「系列１　系列２」の表示をクリックすると、画面上部のタブが「デザイン」に切り替わるので、サブメニュー内の「データの選択」を選びます。

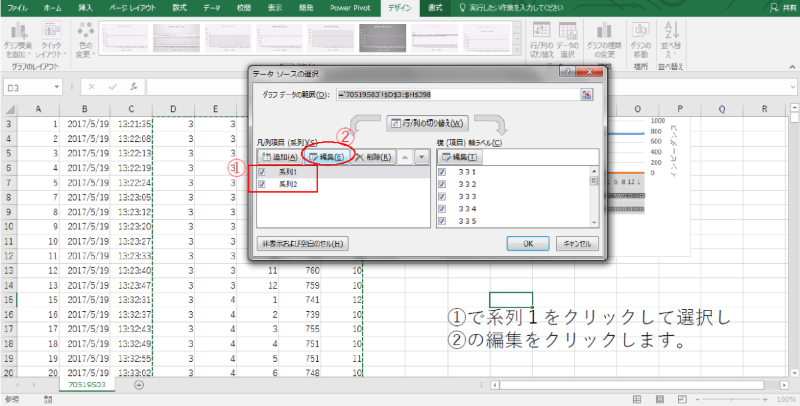

「データソースの選択」ウインドウが表示されます。左側の「凡例項目（系列）」から、（チェックボックスの選択はそのままにして）まずは「系列１」のみを選択し（灰色になります）、「編集」ボタンをクリックします。

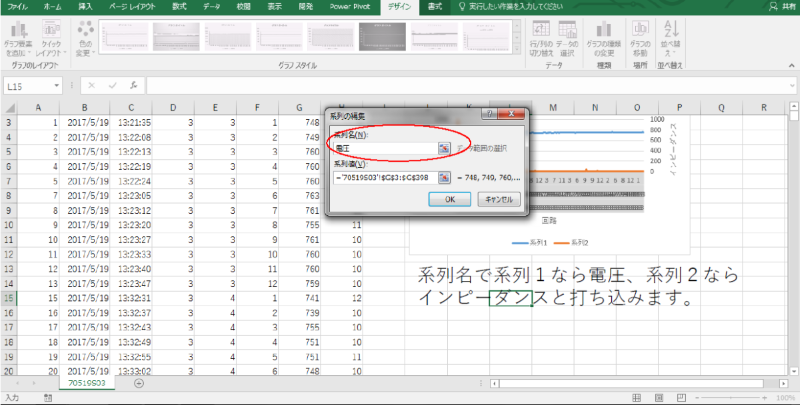

「系列の編集」ウインドウが開くので、「系列名」に表示されている「系列１」を「電圧」に書き換えて、「OK」をクリックします。

再度「データソースの選択画面」に戻るので、次は（チェックボックスの選択はそのままにして）「系列２」のみを選択し（灰色になります）、「編集」ボタンをクリックします。

「系列の編集」ウインドウが開くので、「系列名」に表示されている「系列２」を「インピーダンス」に書き換えて、「OK」をクリックします。

「データソースの編集画面」にまた戻るので、最後に「凡例項目（系列）」の「電圧」と「インピーダンス」のどちらにもチェックを入れます。これで系列名の設定が終わりました。

データの保存

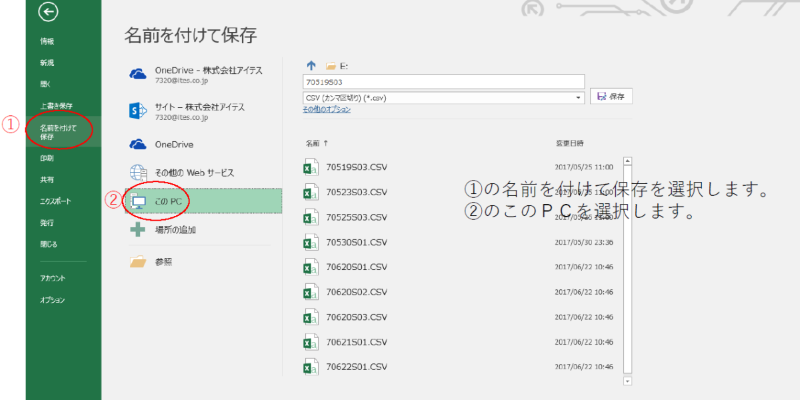

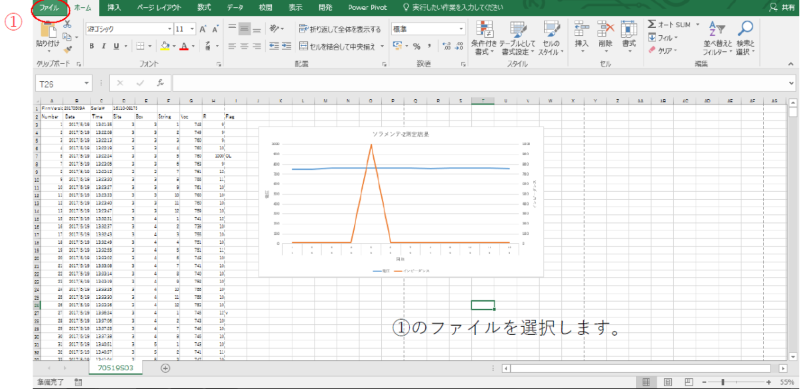

画面上部の左端にある「ファイル」タブをクリックします。

左側のサイドバーにある「名前を付けて保存」を選択します。するとサイドバー横にデータを保存するところの候補が表示されるので、「このPC」をダブルクリックしてください。

次に「名前を付けて保存」というウインドウが開くので、左に表示されるショートカットキーを操作して、保存場所を選んでください（まだ保存ボタンは押さないでください！）。保存場所を選んだら、ファイル名を入力します

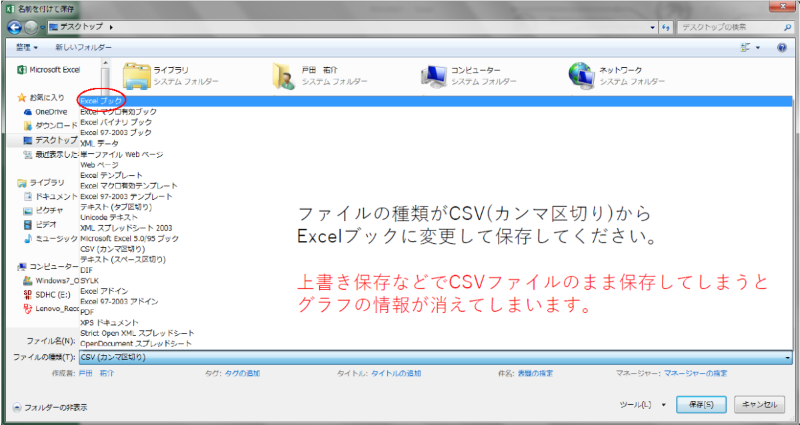

最後にファイルの形式を変更します。現在はソラメンテ-Zから抽出したcsvという形式のファイルを編集していましたが、このまま保存してしまうとせっかくのグラフが消えてしまうので、保存形式をExcelブックに変更します。

「名前を付けて保存」ウインドウ内の「ファイルの種類」の右隅にある▼（Windows10は∨マーク）をクリックします。ファイル形式の一覧が表示されるので、「Excel ブック」を選択します。

最後に右下にある「保存」ボタンをクリックします。これでExcelブック形式で、グラフが保存されました。お疲れさまでした！
